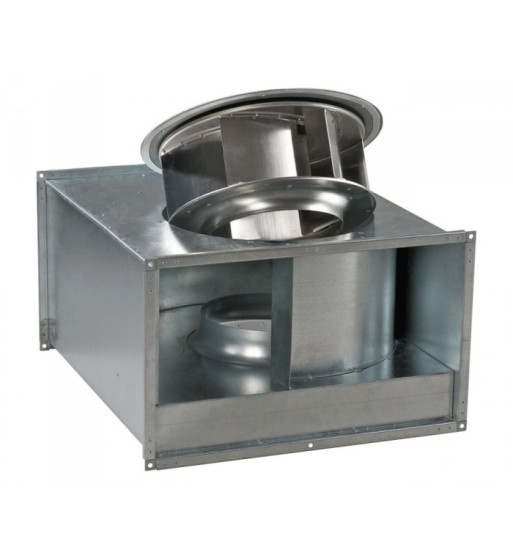

VKP 1000x500 L3EC Wentylator kanałowy
Bezpieczne płatności i ochrona danych.
Informacje dotyczące realizacji i dostawy zamówień.
Informacje dotyczące zwrotów i reklamacji.
📄 Parametry techniczne, wymiary oraz charakterystyki znajdziesz w zakładce „Załączniki”.
Zastosowanie
Kanałowe wentylatory odśrodkowe serii VKP/VKPI są wykorzystywane w nawiewno - wywiewnej wentylacji pojedynczych pomieszczeń, budynków indywidualnych, zbiorowego zamieszkania i użyteczności publicznej. Do wentylacji z podwyższonymi wymaganiami dotyczącymi poziomu hałasu proponowane są warianty w izolowanej obudowie. Wentylatory przeznaczone są do łączenia się z prostokątnymi przewodami wentylacyjnymi o przekroju nominalnym: 400x200, 500x250, 500x300, 600x300, 600x350 mm.
Konstrukcja
Obudowa wentylatora jest wykonana z ocynkowanej stali. Modele VKPI posiadają dodatkowo izolację akustyczną i termiczną z wełny mineralnej o grubości 50 mm.
Silnik
W wentylatorach są zastosowane dwu- i czterobiegunowe asynchroniczne silniki z zewnętrznym wirnikiem o łopatkach zagiętych do tyłu. Silniki mają wbudowane zabezpieczenie zapobiegające jego przegrzaniu wraz z automatycznym restartem. W celu osiągnięcia dłuższego okresu eksploatacji stosuje się łożyska kulkowe. Dla uzyskania odpowiednich parametrów i bezpiecznej pracy wentylatora podczas procesu montażu każda turbina przechodzi dynamiczne wyważanie co zapewnia m.in. niski poziom szumu pracy wentylatora. Stopień ochrony: IP X4.
Regulacja prędkości
Regulowanie prędkości może odbywać się w sposób płynny (regulator tyrystorowy) jak również skokowy (regulator transformatorowy). Wentylatory mogą być podłączone po parę jednostek do jednego sterownika pod warunkiem, że dostępna moc i prąd nie będą przewyższać nominalnych parametrów regulatora. Regulatory są wyposażeniem opcjonalnym.
Montaż
Możliwy jest montaż pod dowolnym kątem względem osi wentylatora. Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i elektrycznym schematem znajdującym się w DTR. W celu wyeliminowania drgań, wentylatory powinny być połączone z systemem wentylacyjnym za pośrednictwem łączników elastycznych. W wentylatorze serii VKPI przewidziana jest uchylna pokrywka w obudowie umożliwiająca kontrolę.
Dokumentacja techniczno – ruchowa oraz karta produktu do pobrania w załącznikach.
| Parametr | VKP 900x500 L3 EC | VKP 1000x500 L3 EC |
|---|---|---|
| Napięcie [V] | 3~380-480 | 3~380-480 |
| Moc [W] | 3429 | 3429 |
| Pobór prądu [A] | 5.00 | 5.00 |
| Wydajność [m³/h] | 11190 | 11190 |
| Obroty [min⁻¹] | 1800 | 1800 |
| Poziom ciśnienia akustycznego [dB(A)/3 m] | 66 | 66 |
| Temperatura pracy [°C] | -25...+50 | -25...+50 |
| Stopień ochrony silnika | IP54 | IP54 |
| Stopień ochrony | IPX4 | IPX4 |
